経営情報システム令和4年度第11問
令和4年度 第11問 解説
問題文

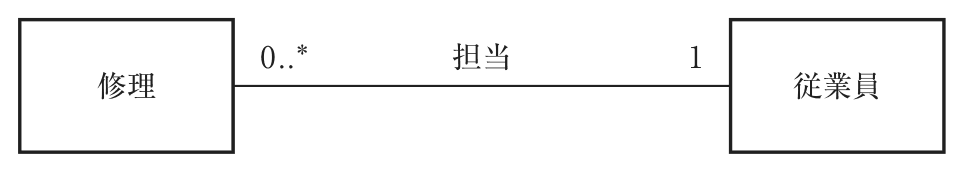

製品修理を専門に行う中小企業がある。下図は、この企業の修理業務の一部を UMLのクラス図として描いたものである。この図の解釈として、最も適切なもの を下記の解答群から選べ。 0..＊ 担当 1 修理 従業員
図は問題冊子から転載しています。画像を押すと拡大して見られます。
アいずれの従業員も、少なくとも1つ以上の修理を担当する。
イいずれの従業員も、複数の修理を担当することは許されない。
ウ各修理に対して、担当する従業員は1人以上である。
エ各修理に対して、担当する従業員は必ず1人である。正解
オ担当する従業員が存在しない修理もあり得る。
解説
UMLクラス図の読み方：修理——0..*（左）담当（関連名）1（右）——従業員。多重度の読み方：「修理」側の1は「各修理に対して担当従業員は必ず1人」、「従業員」側の0..*は「各従業員は0件以上の修理を担当可」。エ「各修理に対して担当する従業員は必ず1人」→正。ア：従業員側0..* → 0件も可（「少なくとも1つ以上」は誤り）→誤。ウ：修理側の多重度が1なので担当者は「必ず1人」（1人以上は誤り）→誤。
