運営管理令和5年度第8問
令和5年度 第8問 解説
問題文

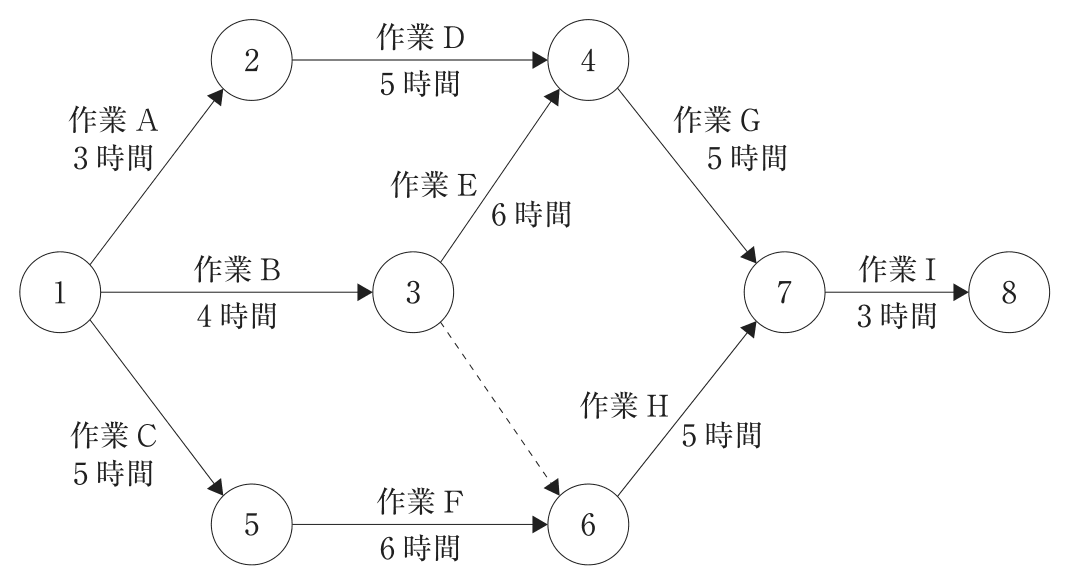

以下は、あるプロジェクトにおけるPERT図であり、各作業の作業所要時間の 予定が記載されている。この図のプロジェクトに関する記述として、最も適切なも のを下記の解答群から選べ。
図は問題冊子から転載しています。画像を押すと拡大して見られます。
ア作業Ｃの終了時刻が2時間早くなった場合、プロジェクトの完了時刻が2時 間早くなる。
イ作業Ｅの開始時刻が2時間早くなった場合、プロジェクトの完了時刻が2時 間早くなる。
ウ作業Ｆの作業所要時間が1時間短くなった場合、プロジェクトの完了時刻は 変わらない。
エ作業Ｆの作業所要時間が2時間短くなった場合、クリティカルパスは変わら ない。
オ作業Ｈの作業所要時間が2時間長くなった場合、クリティカルパスは変わら ない。正解
解説
PERT図のクリティカルパス分析。図は不掲載だが、オ正: 作業Hの作業所要時間が2時間長くなった場合、クリティカルパスは変わらない（Hはクリティカルパス上にない作業で、多少の時間延長ではクリティカルパスが変わらない）。ア〜エの記述はいずれも誤り（クリティカルパス上でない作業の短縮・非クリティカルパスのパス変化等の誤認識）。よってオが正解。
