運営管理令和4年度第13問
令和4年度 第13問 解説
問題文

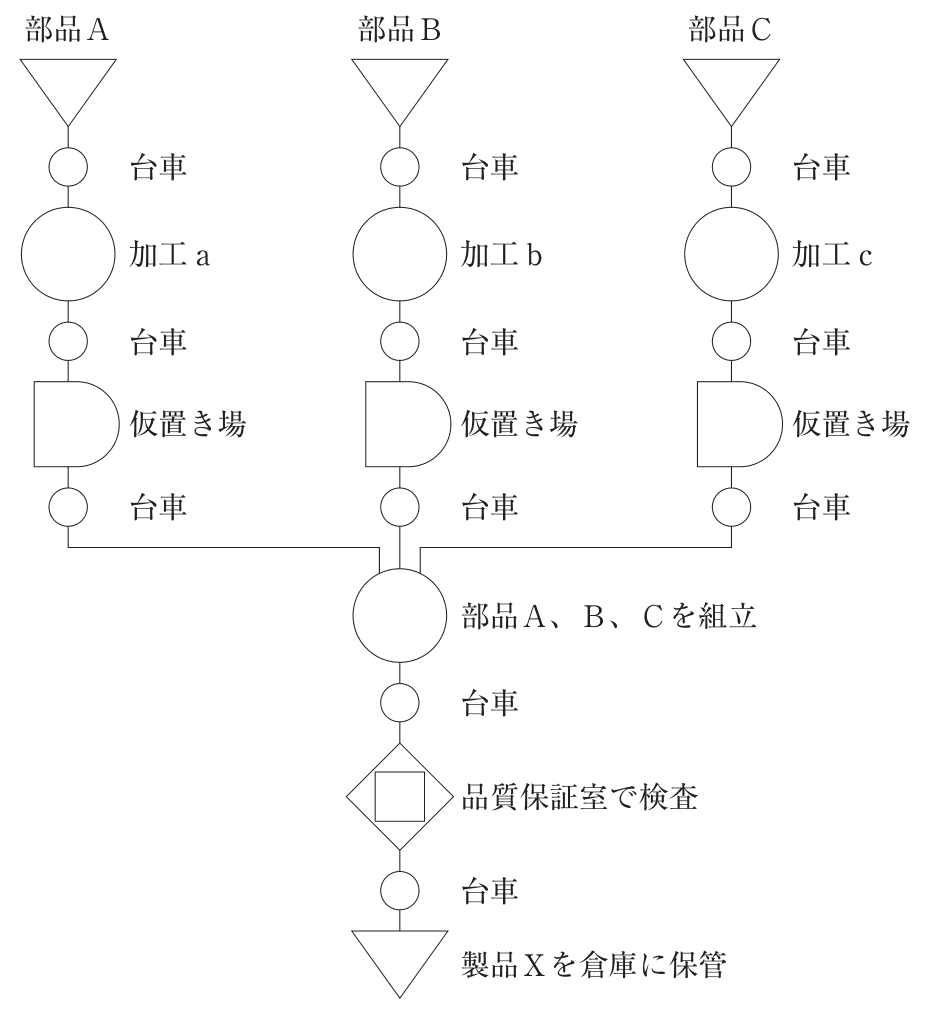

部品Ａ、Ｂ、Ｃを用いて製品Ｘが製造される生産の流れについて、製品工程分析 を行った結果を下図に示す。この図から読み取ることができる記述として、最も適 切なものを下記の解答群から選べ。 部品Ａ 部品Ｂ 部品Ｃ 台車 台車 台車 加工ａ 加工ｂ 加工ｃ 台車 台車 台車 仮置き場 仮置き場 仮置き場 台車 台車 台車 部品Ａ、Ｂ、Ｃを組立 台車 品質保証室で検査 台車 製品Ｘを倉庫に保管
ア加工ａ、ｂ、ｃは、同期して加工している。
イ台車は11台である。
ウ滞留を表す工程は、4カ所である。
エ品質保証室での検査は、品質検査を主として行っているが、同時に数量検査 も行っている。正解
オ部品Ａ、Ｂ、Ｃは、同じ倉庫にまとめて保管されている。
解説
製品工程分析：工程分析の検査シンボルは品質検査のみを表すが、品質保証室での検査において数量も確認される場合、複合シンボル（検査＋数量確認）で表示される。エ「品質保証室での検査は品質検査を主とするが同時に数量検査も行っている」→正しい読み取り。
