DBMSと3層スキーマ
データベース
DBMSはデータベースを管理してくれるソフト！3層スキーマで「見え方」と「中身」を分離するよ！
DBMSと3層スキーマ
簡単にいうと
DBMSはデータベースを管理してくれるソフト！3層スキーマで「見え方」と「中身」を分離するよ！

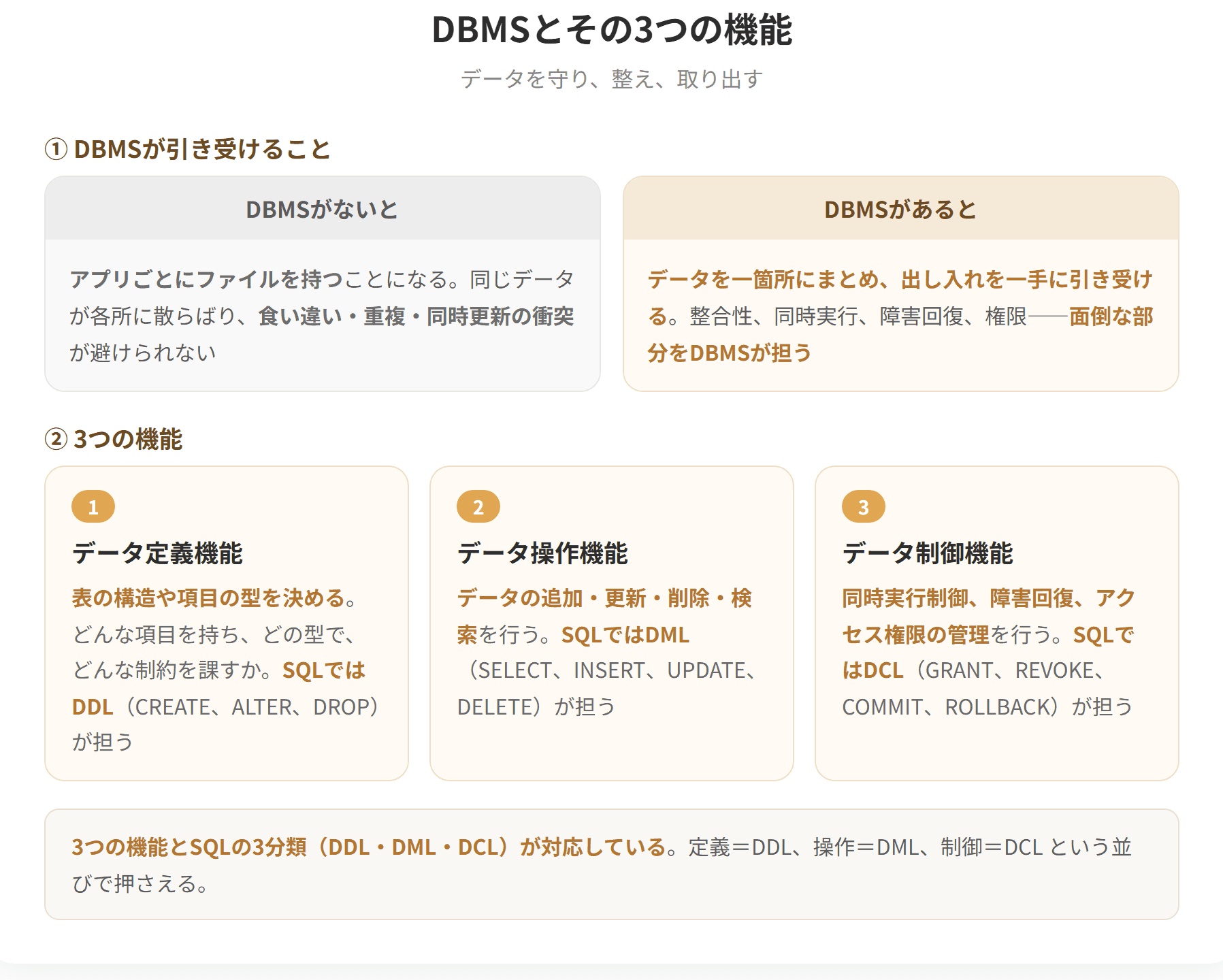

① DBMSの役割
DBMS（Database Management System）は、データベースを効率的に管理するためのミドルウェアです。アプリケーションとデータの間に立ち、データの格納・検索・更新・削除を安全かつ効率的に処理します。
DBMSが提供する主な機能は大きく3つに分類されます。
| 機能分類 | 内容 | 対応するSQL |
|---|---|---|
| 定義機能 | データベースの構造（テーブル、列、型など）を定義する | CREATE、ALTER、DROP |
| 操作機能 | データの検索・追加・更新・削除を実行する | SELECT、INSERT、UPDATE、DELETE |
| 制御機能 | アクセス権限管理、トランザクション制御、障害回復を行う | GRANT、REVOKE、COMMIT、ROLLBACK |
DBMSの最大の利点はデータ独立性の実現です。アプリケーションプログラムが直接ファイルを操作するのではなく、DBMSを介してデータにアクセスすることで、データの格納方法が変わってもアプリケーションを修正する必要がなくなります。
② 3層スキーマ
データベースの構造を3つの独立した層に分けて管理する考え方が3層スキーマアーキテクチャです。ANSI/SPARCが提唱したこのモデルにより、各層の変更が他の層に影響しにくくなります。
| 層 | スキーマ | 視点 | 具体例 |
|---|---|---|---|
| 最上位 | 外部スキーマ | ユーザーやアプリケーションから見たデータの見え方 | 帳票、画面表示、ビュー |
| 中間 | 概念スキーマ | データベース全体の論理的な構造 | 正規化されたテーブル定義、ER図 |
| 最下位 | 内部スキーマ | データの物理的な格納方法 | インデックス、ファイル配置、圧縮方式 |
3層スキーマの核心は独立性の確保にあります。
- 論理データ独立性: 概念スキーマを変更しても外部スキーマに影響しない
- 物理データ独立性: 内部スキーマを変更しても概念スキーマに影響しない
たとえば、データの格納先をHDDからSSDに変更（内部スキーマの変更）しても、テーブル構造（概念スキーマ）やユーザーの画面表示（外部スキーマ）には影響しません。同様に、テーブルの列を追加（概念スキーマの変更）しても、既存の帳票やビュー（外部スキーマ）はそのまま使い続けられます。

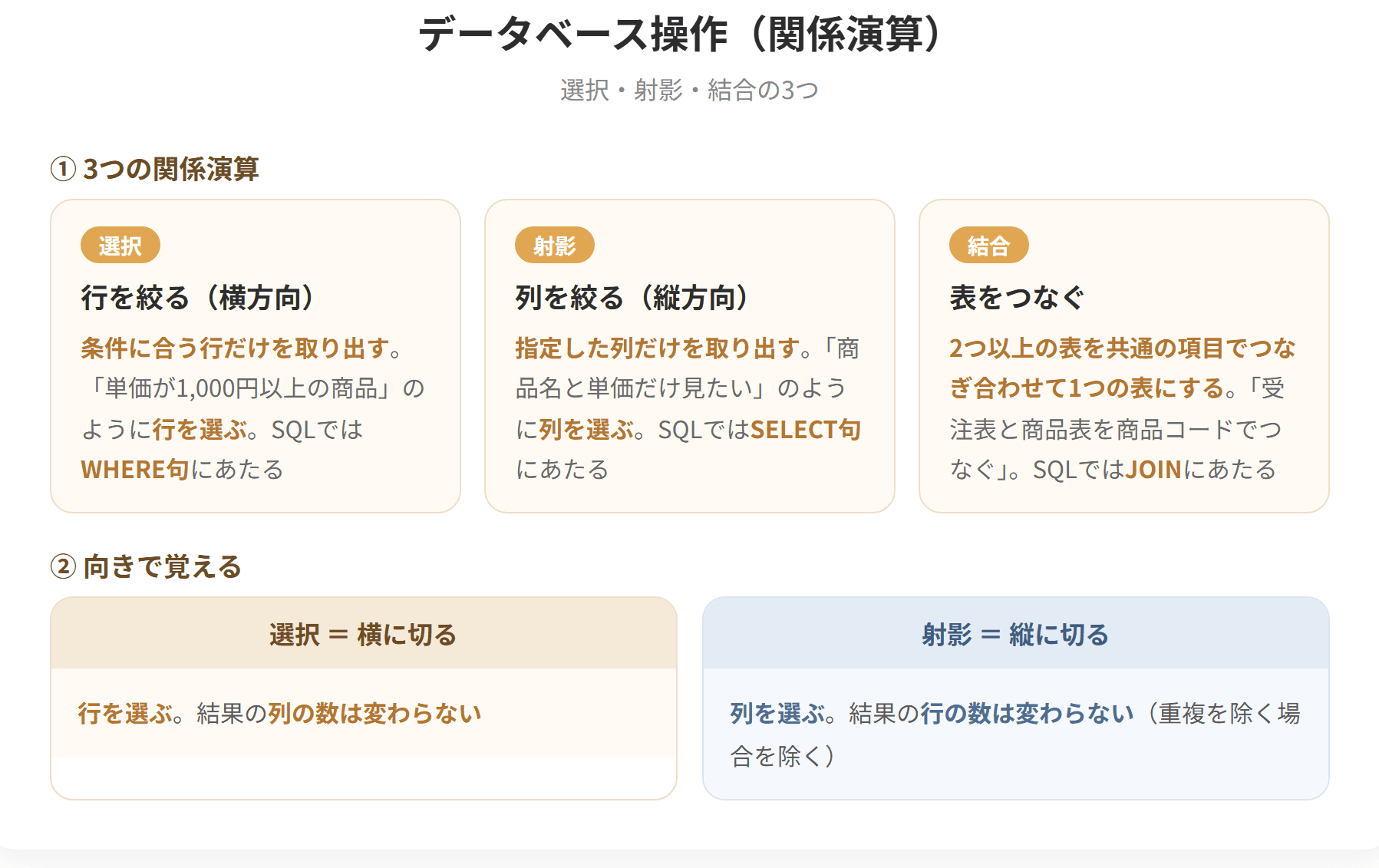

③ 関係演算（リレーショナル代数）
RDBでは、テーブルに対して以下の3つの基本演算を行ってデータを取り出します。これらの演算はSQLの各構文と対応しています。
| 演算 | 内容 | SQLとの対応 | イメージ |
|---|---|---|---|
| 射影（Projection） | テーブルから特定の列を取り出す | SELECT句で列名を指定 | 表を縦に切り取る |
| 選択（Selection） | テーブルから条件に合う行を取り出す | WHERE句で条件を指定 | 表を横に切り取る |
| 結合（Join） | 複数のテーブルを共通の列で連結する | JOIN句で結合条件を指定 | 2つの表を横につなげる |
射影と選択の違いを覚えるポイントは、「射影=列（縦方向の抽出）」「選択=行（横方向の抽出）」です。日本語の「選択」は列を選ぶイメージが強いですが、データベース用語では行を選ぶ操作なので注意が必要です。
具体例
3層スキーマを「レストラン」に例えて理解してみましょう。
外部スキーマは「メニュー表」です。お客さん（ユーザー）は料理名と価格だけを見ています。キッチンの中がどうなっているかは気にしません。
概念スキーマは「レシピ集」です。シェフ（データベース設計者）が管理する、全料理の材料・手順・分量の体系的な記録です。メニュー表に載せるかどうかとは無関係に、レストランが提供できる全ての料理が整理されています。
内部スキーマは「厨房のレイアウト」です。食材が冷蔵庫のどの棚にあるか、調理器具の配置はどうなっているかなど、物理的な格納・配置の話です。
厨房をリフォーム（内部スキーマの変更）しても、レシピ（概念スキーマ）は変わりません。新しいレシピを追加（概念スキーマの変更）しても、既存のメニュー表（外部スキーマ）はそのまま使えます。これが3層スキーマによる独立性の効果です。

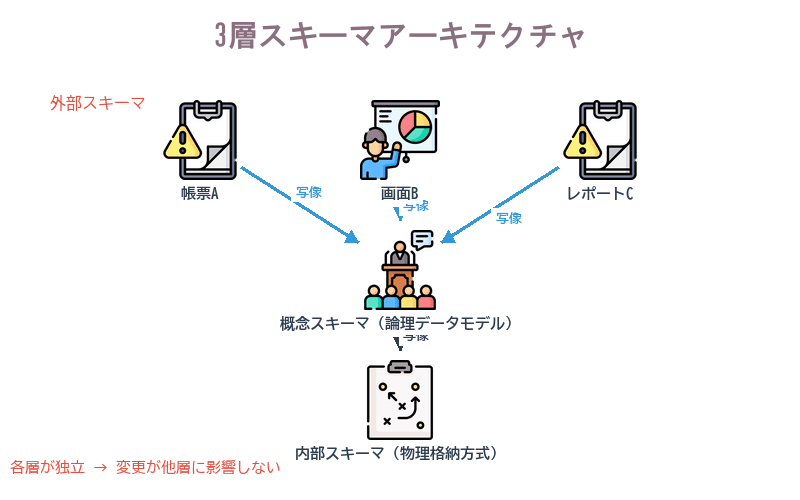

3層スキーマ
試験のポイント
- ・要は「3層スキーマ=外部(帳票)・概念(論理)・内部(物理)の3層で独立性確保
- ・射影=列、選択=行、結合=表同士」
- ・DBMSの3機能=定義(DDL)・操作(DML)・制御(DCL)も頻出
- ・射影と選択の混同はひっかけの定番なので注意
